ما هو معيار TS EN 13476؟ دليل المعايير والجودة لأنابيب HDPE المموجة

تعتمد شبكات الصرف الصحي وتصريف مياه الأمطار والمياه العادمة على اختيار الأنابيب الصحيح وجودة التصنيع. وفي اختيار أنابيب HDPE المموجة، يعد الالتزام بالمعايير مهمًا للمتانة والإحكام ومقاومة التشوه وطول العمر.

يُعد TS EN 13476 من المعايير المرجعية في مشاريع البنية التحتية. يوضح هذا الدليل نطاقه وتصنيفات الأنابيب وفئتي الصلابة SN4 وSN8 واختبارات الجودة ومعايير الاختيار.

ما هو معيار TS EN 13476؟

TS EN 13476 هو سلسلة معايير أوروبية تحدد متطلبات أنظمة الأنابيب البلاستيكية ذات الجدار المهيكل المستخدمة في شبكات الصرف الصحي والجاذبية المدفونة. وتشمل أنظمة PVC-U وPP وPE ذات الجدار المهيكل.

يتم تقييم الأبعاد والصلابة الحلقية والأداء الميكانيكي ومقاومة الصدمات والمرونة وأداء الوصلات والإحكام ومعايير الإنتاج ومراقبة الجودة. لذلك يجب أن يفي الأنبوب المموج المتوافق بمعايير فنية محددة وليس بالمظهر فقط.

ما الأنابيب التي يغطيها TS EN 13476؟

تُقيّم الأنابيب ذات الجدار المهيكل عمومًا ضمن مجموعتين هندسيتين: النوع A والنوع B.

أنابيب النوع A

قد تحتوي أنابيب النوع A على أشكال هندسية مهيكلة في الأسطح الداخلية والخارجية وفق تقنية الإنتاج والقطاع المستخدم.

أنابيب النوع B

يشير النوع B إلى الأنابيب ذات السطح الخارجي المموج أو المشكل والسطح الداخلي الأملس. يجمع هذا التصميم ميزتين:

• السطح الخارجي: يساهم في الصلابة الحلقية أمام أحمال التربة والمرور.
• السطح الداخلي الأملس: يساعد على انتظام التدفق وتحسين الأداء الهيدروليكي.

ما هي أنابيب SN4 وSN8 المموجة؟

تشير SN إلى الصلابة الحلقية الاسمية للأنبوب في ظروف محددة، وتقاس بـ kN/m².

أنبوب SN4

SN4 هو فئة الصلابة الحلقية الاسمية 4 kN/m²، ويمكن استخدامه في المساحات الخضراء ومناطق المشاة ومواقف السيارات والأحمال المرورية الخفيفة عند ملاءمة التصميم والتركيب.

أنبوب SN8

SN8 فئة بصلابة حلقية اسمية 8 kN/m²، وقد تناسب الأحمال الخارجية الأعلى والمرور الكثيف. لكنها ليست الاختيار الصحيح تلقائيًا لكل مشروع؛ يجب تحديد الفئة وفق الحسابات الهندسية والتربة وعمق الدفن والأحمال.

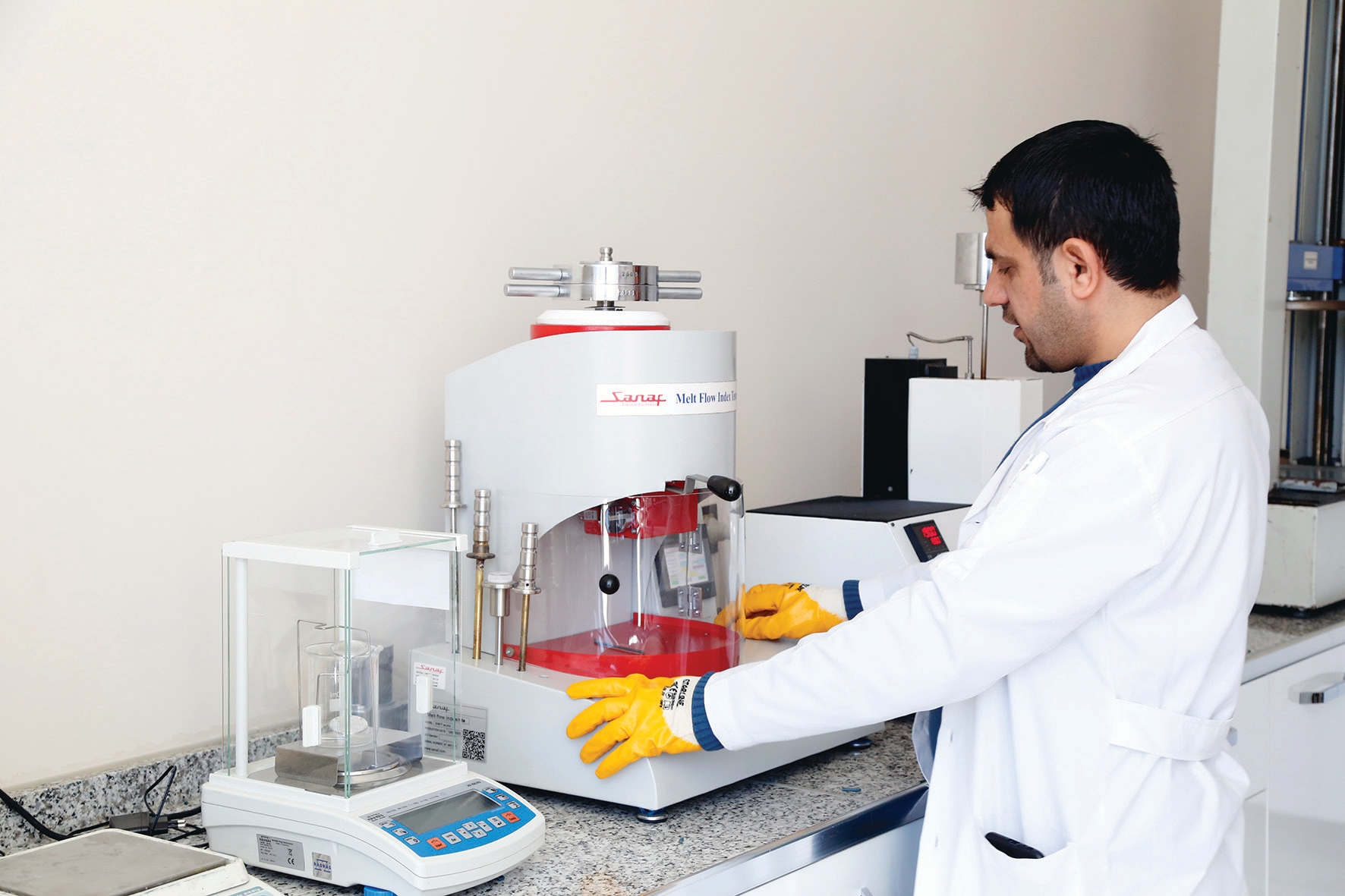

ما الاختبارات التي تُجرى على الأنابيب المموجة؟

1. الصلابة الحلقية والمرونة

يُعرّض الأنبوب لتشوه مضبوط في المختبر لتقييم سلوكه تحت الحمل وسلامته بعد التشوه وامتثاله لفئة الصلابة.

2. مقاومة الصدمات

تُقيّم الصدمات المحتملة أثناء النقل والتخزين والتركيب، بما في ذلك السلوك الميكانيكي في درجات الحرارة المنخفضة.

3. الفحوصات البعدية

يتم فحص القطر الاسمي والداخلي وبنية الجدار وسماكاته وهندسة المقطع وفق التفاوتات المحددة.

4. اختبارات الإحكام

يتم اختبار إحكام الوصلات الناتجة عن المقابس والوصلات والحشيات، لمنع دخول المياه الجوفية أو تسرب مياه الصرف.

لماذا تهم جودة المادة الخام؟

لا يحدد المظهر وحده أداء الأنبوب. تؤثر خصائص البولي إيثيلين وتقنية الإنتاج ومراقبة الجودة في الأداء طويل الأمد.

• خصائص المادة الخام الفنية
• معيار الإنتاج والوثائق الفنية
• نتائج مراقبة الجودة
• شهادات المطابقة والاختبار

الامتثال لـ TS EN 13476 لا يعني بالضرورة استخدام مادة خام بكر بنسبة 100%. يجب تقييم متطلبات المادة حسب نوعها والجزء المعني من المعيار، مع مراجعة الوثائق الفنية والمطابقة.

حشيات EPDM وأداء الإحكام

يؤثر التصميم الصحيح للمقابس والوصلات والحشيات مباشرة في سلامة خط الأنابيب وإحكامه. يمكن لحشيات EPDM توفير إحكام الوصلات عند استخدامها بالشكل الصحيح.

يعتمد الأداء أيضًا على شكل الحشية وهندسة الأنبوب والمقبس وجودة التركيب والمحاذاة والظروف الأرضية. يجب تقييم الأنبوب والمقبس والحشية كنظام واحد.

لماذا يعد TS EN 13476 مهمًا؟

تعمل أنابيب البنية التحتية تحت الأرض لعقود ويصعب الوصول إليها بعد التركيب. تساعد المعايير مثل TS EN 13476 المصنعين وفرق المشاريع على تقييم الأداء وفق معايير فنية محددة.

• تقييم الجودة وفق معايير قابلة للقياس
• الامتثال للمواصفات الفنية
• تحسين فحوصات المشروع والموقع
• الوصول إلى أداء أكثر قابلية للتوقع

ما الذي يجب فحصه عند اختيار الأنبوب المموج؟

1. مطابقة المعيار: تحقق من متطلبات الجزء المناسب من TS EN 13476.
2. فئة SN: اختر SN4 أو SN8 وفق الأحمال وظروف التركيب.
3. المادة الخام: راجع الخصائص الفنية ووثائق المصنع.
4. نظام الوصل: تأكد من توافق المقابس والحشيات والوصلات.
5. جودة الإنتاج: افحص التفاوتات والأبعاد وهندسة المقطع ومراقبة الجودة.
6. الوثائق الفنية: اطلب شهادات المطابقة وتقارير الاختبار والملف الفني.

الخلاصة: الأنبوب الصحيح والمعيار الصحيح

لا ينبغي اختيار الأنبوب بناءً على سعر الشراء فقط. يجب تقييم ظروف الاستخدام والتربة وأحمال المرور وطريقة التركيب ونظام الوصل والامتثال للمعايير معًا.

يساعد TS EN 13476 على تقييم أداء الأنابيب البلاستيكية ذات الجدار المهيكل وفق معايير فنية. وعند اختيار أنبوب HDPE مموج، يجب النظر إلى المطابقة والمادة الخام وجودة الإنتاج ونظام الوصل إلى جانب فئة SN.
