كيفية تركيب الأنابيب المموجة؟ تقنيات التمديد الصحيحة ونصائح مهمة لمشاريع البنية التحتية
تُعد خطوط الصرف الصحي وتصريف مياه الأمطار والصرف الصحي أساسية لاستدامة المدن وحماية البيئة. وقد حلت أنابيب HDPE (البولي إيثيلين عالي الكثافة) وPP (البولي بروبيلين) المموجة محل مواد الأنابيب التقليدية بفضل صلابتها الحلقية ومرونتها ومقاومتها للصدمات وعمرها التشغيلي الطويل.
حتى الأنبوب عالي الجودة من فئة SN8 لن يحقق الأداء المطلوب إذا تم تركيبه بطريقة خاطئة. يشرح هذا الدليل مراحل تركيب الأنبوب المموج من حفر الخندق حتى الردم النهائي والأخطاء التي يجب تجنبها.
1. التخطيط وسلامة الموقع
قبل بدء التركيب، يجب مراجعة تقرير التربة ومسار الخط والمناسيب والميول التصميمية بدقة.
- السلامة: يجب تصميم جوانب الخندق وفق لوائح السلامة واستخدام أنظمة التدعيم في الحفريات العميقة وتأمين الموقع باللوحات التحذيرية.
- فحص وتخزين المواد: افحص الأنابيب والوصلات والحشيات بصريًا وقياسيًا قبل التفريغ. خزّنها على أرض مستوية مع حمايتها من الأشعة فوق البنفسجية ودون تجاوز ارتفاع التكديس الآمن.
2. خطوات تركيب الأنابيب المموجة
الخطوة 1: حفر الخندق وتجهيز التربة
الأنابيب المموجة مرنة وتحمل الأحمال الخارجية بالتعاون مع التربة المحيطة، لذلك يعد تجهيز الخندق أمرًا حاسمًا.
- عرض الخندق: اترك مساحة تكفي لوضع الأنبوب ودمك الردم الجانبي، ويفضل عادةً ضعف القطر الخارجي أو القطر مع إضافة 40-50 سم.
- تحسين التربة: أزل الصخور والركام والتربة المشبعة بالماء. في التربة الصخرية احفر 15-20 سم إضافية وأنشئ طبقة فرشة من الرمل أو مسحوق الحجر.
الخطوة 2: الفرشة السفلية
استخدم رملًا أو حصى أو ركامًا ناعمًا مقاس 0-10 أو 0-16 مم. ادمك المادة بالتساوي ووفّر دعمًا مستمرًا أسفل جسم الأنبوب، مع إزالة الأحجار والنتوءات.
الخطوة 3: إنزال الأنابيب وفحص الميل
- يمكن إنزال الأنابيب الصغيرة بحذر، أما الأنابيب الكبيرة وخصوصًا SN8 فلا يجوز دحرجتها إلى الخندق؛ استخدم الحبال أو الأحزمة أو الحفارة.
- ركّب الأنابيب وفق اتجاه التدفق التصميمي، بحيث تتجه الوصلات عادةً عكس اتجاه التدفق. تحقق من المنسوب والميل عند كل وصلة باستخدام ميزان الليزر.
الخطوة 4: تركيب الحشية والوصل
- نظف التجويف ومجرى الحشية بالكامل.
- ركّب حشية EPDM في المجرى الصحيح دون ليّ أو شد.
- استخدم مادة تشحيم صابونية معتمدة، ولا تستخدم الزيت المعدني أو الشحم.
- ادفع الأنابيب حتى حد الوصلة بطريقة متحكم بها. استخدم قطعة خشبية مع الحفارة للأنابيب الكبيرة ولا تضرب الأنبوب مباشرةً.
الخطوة 5: الردم والدمك
يعتمد جزء كبير من قدرة الأنبوب المرن على صلابة الردم المحيط. ضع الردم بالتساوي على الجانبين بطبقات من 20-30 سم.
- منطقة الكتف: املأ وادمك المنطقة من القاع حتى محور الأنبوب حتى تصل إلى كثافة بروكتور لا تقل عن 95%.
- غطاء الحماية: ضع وادمك طبقة لا تقل عن 30 سم من الرمل أو الركام الناعم فوق قمة الأنبوب.
- الردم الرئيسي: بعد اكتمال الغطاء، ضع ناتج الحفر على طبقات وادمكه حسب متطلبات المشروع.
3. أخطاء التركيب الشائعة والمخاطر
- ضعف دمك الفرشة: يسبب الهبوط وتجمع المياه وانفصال الوصلات.
- ردم غير مناسب: قد تسبب الصخور الكبيرة والكتل الطينية ضغطًا نقطيًا وثقوبًا.
- التواء الحشية أو تحركها: يؤدي إلى تسرب عند الوصلات.
- مرور الآليات الثقيلة مبكرًا: قد يشوه الأنبوب قبل اكتمال طبقة الحماية.
الخلاصة
يجمع تركيب الأنابيب المموجة بين الحسابات الهندسية واختيار المواد الصحيحة والتنفيذ الدقيق في الموقع. يساعد الالتزام بالمعايير وتعليمات الشركة المصنعة على بقاء خطوط البنية التحتية محكمة وموثوقة لعقود وتقليل تكاليف التشغيل والصيانة.

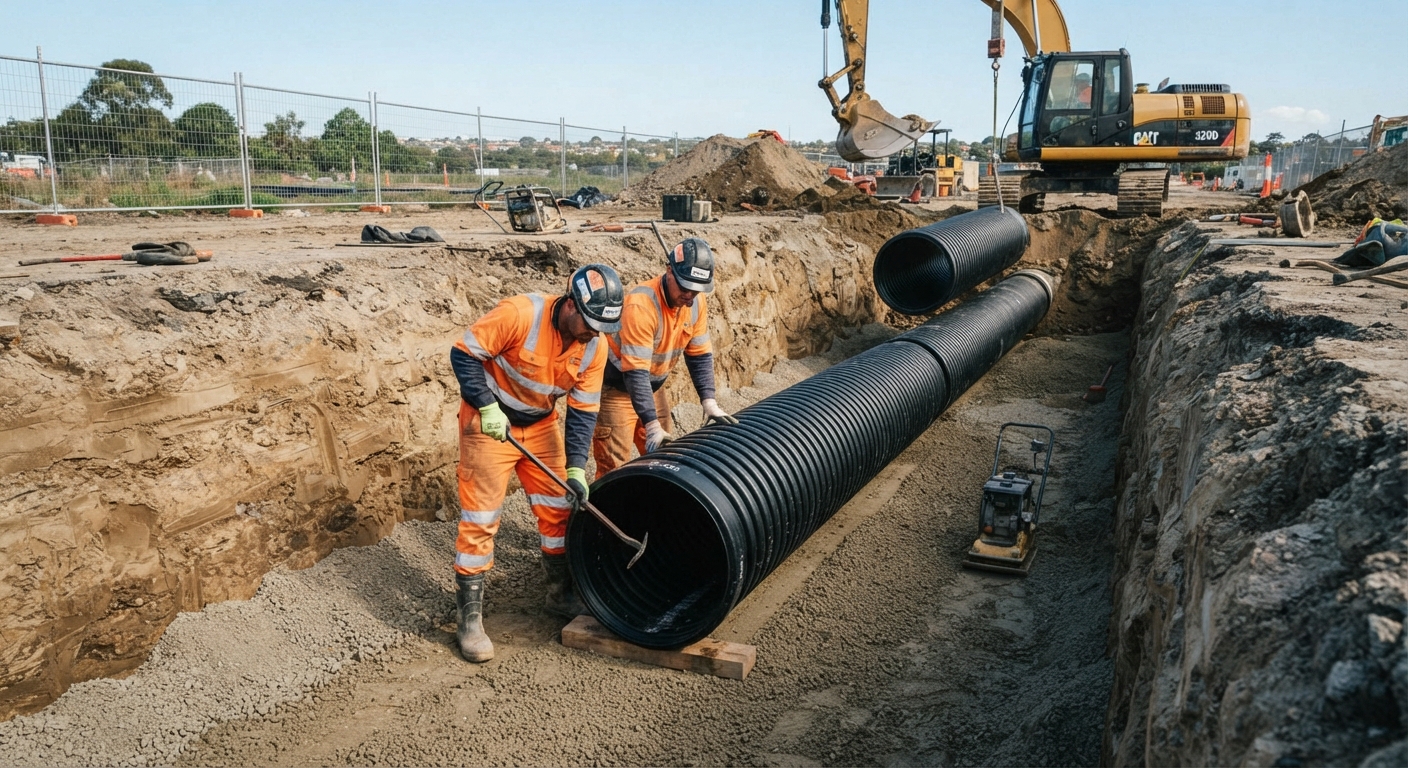

تركيب الأنابيب المموجة
